Замена задней камеры IPhone 8 Plus

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 2 Замена задней камеры
Замена задней камеры IPhone 8 Plus: Замена задней камеры (1)
Замена задней камеры IPhone 8 Plus: Замена задней камеры (1)
Замена задней камеры IPhone 8 Plus: Замена задней камеры (2)

Удаляем два винта Y000, крепящих прижимную пластину крышки разъема задней камеры:

Один 1,4 миллиметровый

Один 1,4 миллиметровый (цветной) винт

При обратной сборке намагниченный винт ставим в том же самом месте, иначе он может помешать компасу.

Шаг 3
Замена задней камеры IPhone 8 Plus: шаг 3

Снимаем прижимную пластину.

Шаг 4
Замена задней камеры IPhone 8 Plus: шаг 4 (1)
Замена задней камеры IPhone 8 Plus: шаг 4 (1)
Замена задней камеры IPhone 8 Plus: шаг 4 (2)

Удаляем два винта, крепящих прижимную пластину модуля задней камеры:

Один 1,8 миллиметровый Филлипс винт

Один 2,7 миллиметровый(цветной) винт

Шаг 5
Замена задней камеры IPhone 8 Plus: шаг 5

Снимаем прижимную пластину с модуля задней камеры.

Шаг 6
Замена задней камеры IPhone 8 Plus: шаг 6 (1)
Замена задней камеры IPhone 8 Plus: шаг 6 (1)
Замена задней камеры IPhone 8 Plus: шаг 6 (2)
Замена задней камеры IPhone 8 Plus: шаг 6 (3)

Острым плоским пластиковым инструментом отсоединяем два разъема кабеля камеры.

Шаг 7
Замена задней камеры IPhone 8 Plus: шаг 7 (1)
Замена задней камеры IPhone 8 Plus: шаг 7 (1)
Замена задней камеры IPhone 8 Plus: шаг 7 (2)
Замена задней камеры IPhone 8 Plus: шаг 7 (3)

Плоским концом спуджера вытаскиваем заднюю камеру, опираясь на верхний крае Айфона.

При необходимости, вытаскиваем камеру используя острый конец спуджера, начиная с верхнего правого угла.

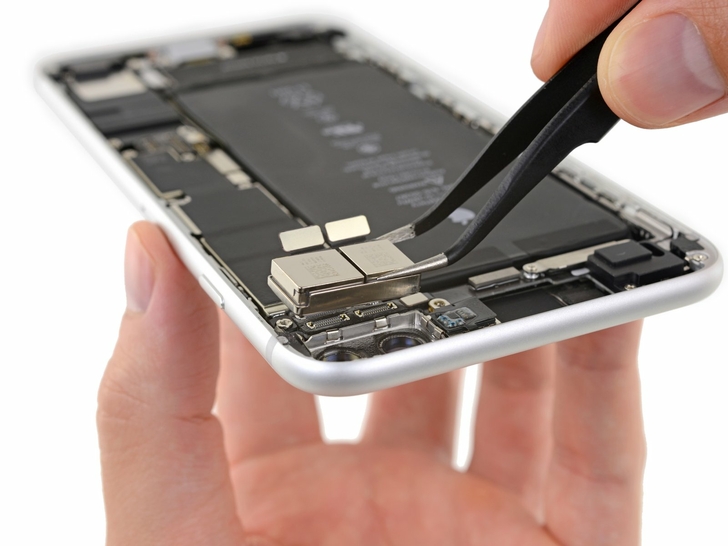

Шаг 8
Замена задней камеры IPhone 8 Plus: шаг 8

Снимаем заднюю камеру полностью.
