Замена аккумулятора IPhone Xs Max

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 2 Батарея
Замена аккумулятора IPhone Xs Max: Батарея

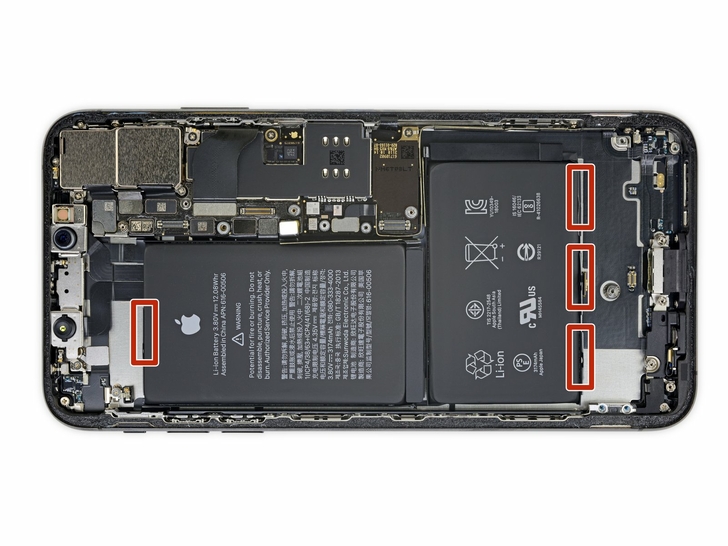

Наша задача состоит в том, чтобы удалить четыре куска антиадгезинного клея, закрепляющего батарею в корпусе(3 кусочка на нижней ячейке, 1 на верхней), имеющего черный язычок, который слегка приклеен в аккумулятору.

Шаг 3
Замена аккумулятора IPhone Xs Max: шаг 3 (1)
Замена аккумулятора IPhone Xs Max: шаг 3 (1)
Замена аккумулятора IPhone Xs Max: шаг 3 (2)

Самый первый клейкий язычок от нижнего края батареи мы отделяем пинцетом.

Пинцет, для удобства, вставляем в петлю, имеющуюся в центре каждой вкладки.

Процесс разборки и сборки проводим очень аккуратно, так как воздействие на батарею острых инструментов может привести к возгоранию или утечке опасных химических элементов.

Шаг 4
Замена аккумулятора IPhone Xs Max: шаг 4 (1)
Замена аккумулятора IPhone Xs Max: шаг 4 (1)
Замена аккумулятора IPhone Xs Max: шаг 4 (2)
Замена аккумулятора IPhone Xs Max: шаг 4 (3)

То же самое проделываем и с остальными двумя вкладками.

Важно не повредить разъем кабеля динамика ниже центральной клейкой лапки.

Шаг 5
Замена аккумулятора IPhone Xs Max: шаг 5 (1)
Замена аккумулятора IPhone Xs Max: шаг 5 (1)
Замена аккумулятора IPhone Xs Max: шаг 5 (2)
Замена аккумулятора IPhone Xs Max: шаг 5 (3)

Следующие несколько шагов мы выполняем определенные действия, а именно вытягиваем язычки для удаления клея под аккумулятором. Данный антиадгезионный клей теряет липкость при растяжении и легко отходит, позволяя легко вытащить аккумулятор.

В случае поломки каких-либо полос, используем другие способы для их удаления.

Примерное описание действий: придерживая Айфона за бока, равномерно вытягиваем плоские и не помятые полоски.

Тянем очень медленно, под низким углом, тем самым увеличивая наши шансы на успешное вытягивание. За 15-30 секунд полоса рястягивается и отделяется.

В случае безуспешной попытки отделения полосы, делаем вышеперечисленные действия с другими полосами, а затем выполняем дополнительные действия, описанные ниже.

Шаг 6
Замена аккумулятора IPhone Xs Max: шаг 6 (1)
Замена аккумулятора IPhone Xs Max: шаг 6 (1)
Замена аккумулятора IPhone Xs Max: шаг 6 (2)
Замена аккумулятора IPhone Xs Max: шаг 6 (3)

Берем один из липких язычков внешней батареи и медленно тянем ее к нижней части Айфона.

Вытягиваем медленно и равномерно до тех пор, пока она не выскользнет между аккумулятором и задней частью корпуса.

Полоска растягивается во много раз сильнее от ее первоначальной длины, а при разрыве, остатки ее вытягиваем пальцами или тупым пинцетом.

При разрыве и невозможности извлечения какой-либо из полос аккумулятора, нужно проделать остальной процесс с остальными полосами, а затем действовать, как указано ниже.

Шаг 7
Замена аккумулятора IPhone Xs Max: шаг 7 (1)
Замена аккумулятора IPhone Xs Max: шаг 7 (1)
Замена аккумулятора IPhone Xs Max: шаг 7 (2)
Замена аккумулятора IPhone Xs Max: шаг 7 (3)

Также удаляем полосы с противоположной стороны все, за исключением средней.

Шаг 8
Замена аккумулятора IPhone Xs Max: шаг 8 (1)
Замена аккумулятора IPhone Xs Max: шаг 8 (1)
Замена аккумулятора IPhone Xs Max: шаг 8 (2)
Замена аккумулятора IPhone Xs Max: шаг 8 (3)

С помощью спуджета(или другого инструмента), удаляем среднюю полосу так, чтобы при этом не задеть гибкий кабель динамика.

Шаг 9
Замена аккумулятора IPhone Xs Max: шаг 9 (1)
Замена аккумулятора IPhone Xs Max: шаг 9 (1)
Замена аккумулятора IPhone Xs Max: шаг 9 (2)

Последняя вкладка находится в зоне Face Id, при повреждении которого потребуется восстановление через само устройство, обращаемся с ней очень аккуратно.

Очищаем и отделяем последний язычок от последней клейкой полоски, находящейся в верхнем краю батареи.

Шаг 10
Замена аккумулятора IPhone Xs Max: шаг 10 (1)
Замена аккумулятора IPhone Xs Max: шаг 10 (1)
Замена аккумулятора IPhone Xs Max: шаг 10 (2)
Замена аккумулятора IPhone Xs Max: шаг 10 (3)

Тянем и удаляем последнюю клейкую ленту.

Чтобы не допустить переворачивания последней полоски, придерживаем батарею рукой, не нажимая на нее слишком сильно, иначе порвем полоску совсем.

В случае успешного удаления всех четырех полосок, следующий шаг пропускаем.

В ином случае, переходим к шагу ниже.

Шаг 11
Замена аккумулятора IPhone Xs Max: шаг 11 (1)
Замена аккумулятора IPhone Xs Max: шаг 11 (1)
Замена аккумулятора IPhone Xs Max: шаг 11 (2)
Замена аккумулятора IPhone Xs Max: шаг 11 (3)

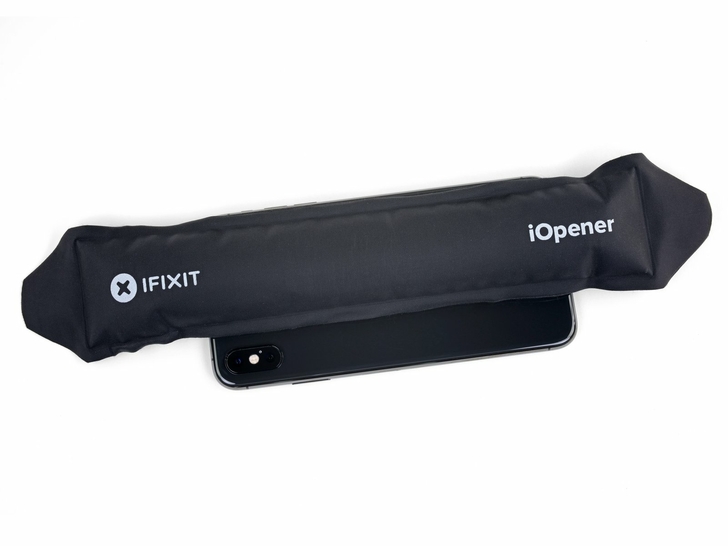

В случае, если какая-либо из липких полос разорвалась, а батарея осталась прилипшей к задней части корпуса, понадобится АйОпенером или феном прогреваем задний корпус.

Айфон нагреваем до тех пор, пока он не станет неприятен для касаний, но не перегреваем, иначе батарея может воспламениться.

Переворачиваем Айфон и надеваем прочный шнур(зубная нить, гитарная струна) под аккумулятор, оборачивая шнур вокруг пальцев(используя перчатки).

Веревку тянем из стороны в сторону, пилящими движениями проходим вдоль аккумулятора, чтобы разделить клей, не повреждая при этом батарею.

Начиная с верхнего или нижнего края, продвигаем проволоку к середине. Через среднюю треть не тянем, иначе повредятся ленточные кабели или беспроводная зарядная катушку прямо под ней.

Шаг 12
Замена аккумулятора IPhone Xs Max: шаг 12

Аккумулятор вытаскиваем за нижний край из Айфона.

Перед установкой нового аккумулятора, ставим Taptic Engine и динамик. Так больше шансов поставить батарею правильно.

Данное руководство поможет при замене клейких полосок батареи.

После повторной сборки, нужно выполняем принудительный запуск, который поможет решить несколько проблем и предотвратить поломку.
