Замена дисплея iPhone 7 plus

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 3
Замена дисплея iPhone 7 plus: шаг 3

Используя отвертку Y откручиваем четыре винта Y000 фиксирующие прижимную пластину кнопки Home Touch ID. Винты разные.

Один винт 1.1 мм

Три винта 1.3 мм

Шаг 4
Замена дисплея iPhone 7 plus: шаг 4

Снимаем прижимную пластину, освободив таким образом доступ к кнопке Home.

Шаг 5
Замена дисплея iPhone 7 plus: шаг 5 (1)
Замена дисплея iPhone 7 plus: шаг 5 (1)
Замена дисплея iPhone 7 plus: шаг 5 (2)

Вставляем между коннектором шлейфа кнопки и коннектором выходящим из дисплея тонкий пластиковый инструмент, и разъединяем их потянув его вверх.

Делаем все очень осторожно, чтобы не повредить шлейфа. Если потребуется, используем другой инструмент, чтобы удержать шлейф из дисплея неподвижным.

Шаг 6
Замена дисплея iPhone 7 plus: шаг 6 (1)
Замена дисплея iPhone 7 plus: шаг 6 (1)
Замена дисплея iPhone 7 plus: шаг 6 (2)

Аккуратно отгибаем шлейф выходящий из дисплея вверх, в сторону дисплея. Убеждаемся, что он не будет мешаться, когда будет отклеиваться шлейф кнопки Home.

Шаг 7
Замена дисплея iPhone 7 plus: шаг 7

Используя фен или iOpener, прогреваем нижнюю часть дисплея там, где приклеен шлейф кнопки хоум.

Не греем непосредственно область дисплея, а также не перегреваем нижнюю часть.

Шаг 8
Замена дисплея iPhone 7 plus: шаг 8 (1)
Замена дисплея iPhone 7 plus: шаг 8 (1)
Замена дисплея iPhone 7 plus: шаг 8 (2)
Замена дисплея iPhone 7 plus: шаг 8 (3)

Вставляем медиатор между шлейфом кнопки и дисплеем и аккуратно проводим вдоль него непосредственно до кнопки.

Шаг 9
Замена дисплея iPhone 7 plus: шаг 9

Убедившись, что шлейф кнопки Home отклеен, подталкиваем кнопку с внутренней стороны наружу и извлекаем ее вместе со шлейфом.

Шлейф достаточно хрупкий в месте крепления к кнопке, поэтому нужно быть очень аккуратным.

Во время обратной сборки, сначала продеваем шлейф с наружной стороны внутрь, после чего установите его на свое место, поворачивая кнопку в отверстии.

Не допускаем перегиба или залома шлейфа.

Шаг 10
Замена дисплея iPhone 7 plus: шаг 10 (1)
Замена дисплея iPhone 7 plus: шаг 10 (1)
Замена дисплея iPhone 7 plus: шаг 10 (2)
Замена дисплея iPhone 7 plus: шаг 10 (3)

Отклеиваем прямоугольную наклейку вокруг чипа на шлейфе, чтобы расклеить шлейфа между собой.

Шаг 11
Замена дисплея iPhone 7 plus: шаг 11 (1)
Замена дисплея iPhone 7 plus: шаг 11 (1)
Замена дисплея iPhone 7 plus: шаг 11 (2)

Используя трехлепестную отвертку Y000 откручиваем три винта, фиксирующие металическую пластину к дисплею с одной стороны.

Три винта 1,1 мм

Шаг 12
Замена дисплея iPhone 7 plus: шаг 12

Используя ту же отвертку откручиваем еще два винта с противоположной стороны. Если возникают затруднения с откручиванием, используем упор с противоположной от винта стороны так, чтобы упор через винт давил в отвертку, но не давил на дисплей.

Шаг 13
Замена дисплея iPhone 7 plus: шаг 13

Крестовой отверткой откручиваем последний винт, фиксирующий металлическую пластину к дисплею.

Один винт Phillips 1,8 мм

Шаг 14
Замена дисплея iPhone 7 plus: шаг 14 (1)
Замена дисплея iPhone 7 plus: шаг 14 (1)
Замена дисплея iPhone 7 plus: шаг 14 (2)

Поднимаем металлическую пластину, придерживая шлейфа прижатыми к поверхности дисплея пластиковым инструментом.

Шаг 15
Замена дисплея iPhone 7 plus: шаг 15

Снимаем металлическую пластину с дисплея, стараясь не задевать за шлейфа.

Снимаем аккуратно, в некоторых местах шлейф приклеен к ней. Для отклеивания используем тонкий плоский пластиковый инструмент, медленно проводя им между деталями. Для облегчения отклеивания аккуратно используем фен или iOpener, для нагрева металлической пластины.

Не нагреваем непосредственно дисплей.

Шаг 16
Замена дисплея iPhone 7 plus: шаг 16

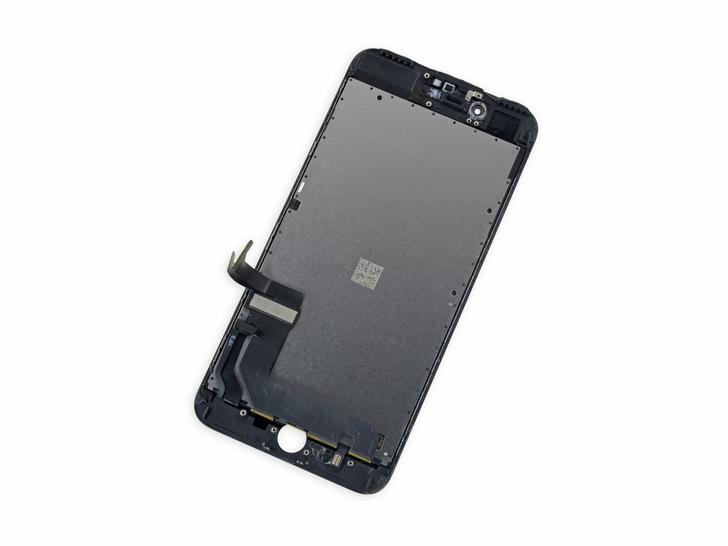

Дисплей снят. Производим его замену и сборку в обратном порядке.
