Замена камеры iPhone 7 plus

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 2
Замена камеры iPhone 7 plus: шаг 2

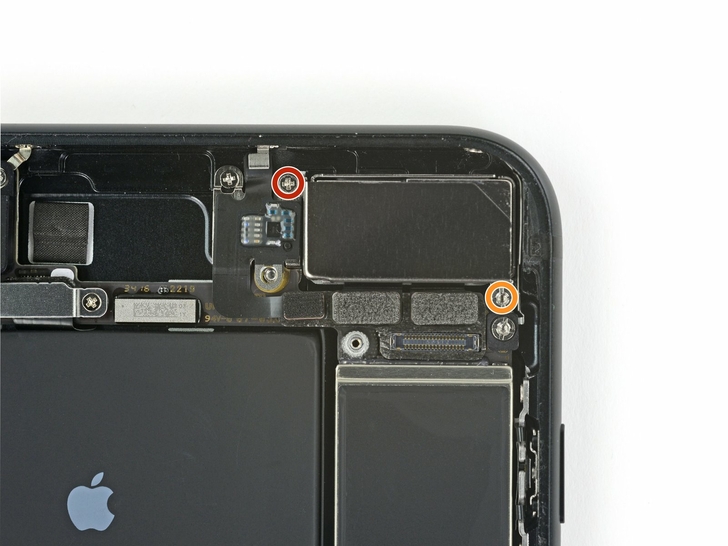

Откручиваем два винта, которыми прикручен фиксатор камеры. Верхний левый - крестовой Филлипс 1,6 мм, а нижний правый Y000 - отверткой Pentalobe 0.8, которой откручивались винты справа и слева от разъема зарядки на первом этапе.

Y000 выглядит как винт под шлицевую отвертку, и ей можно его открутить, но удобнее и безопаснее использовать Pentalobe 0.8, особенно на этапе сборки.

Один крестовой винт 1,6 мм

Один трехлучевой винт 2,2 мм

Шаг 3
Замена камеры iPhone 7 plus: шаг 3

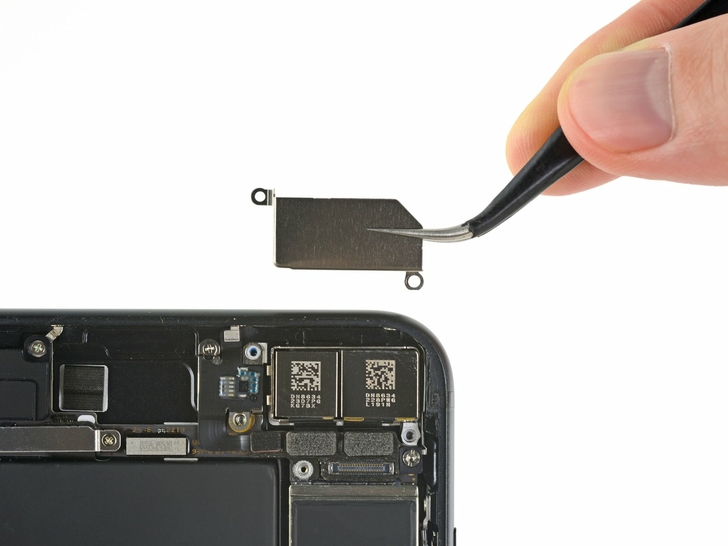

Удаляем фиксатор камеры, под которым расположена камера и ее коннекторы.

Шаг 4
Замена камеры iPhone 7 plus: шаг 4 (1)
Замена камеры iPhone 7 plus: шаг 4 (1)
Замена камеры iPhone 7 plus: шаг 4 (2)
Замена камеры iPhone 7 plus: шаг 4 (3)

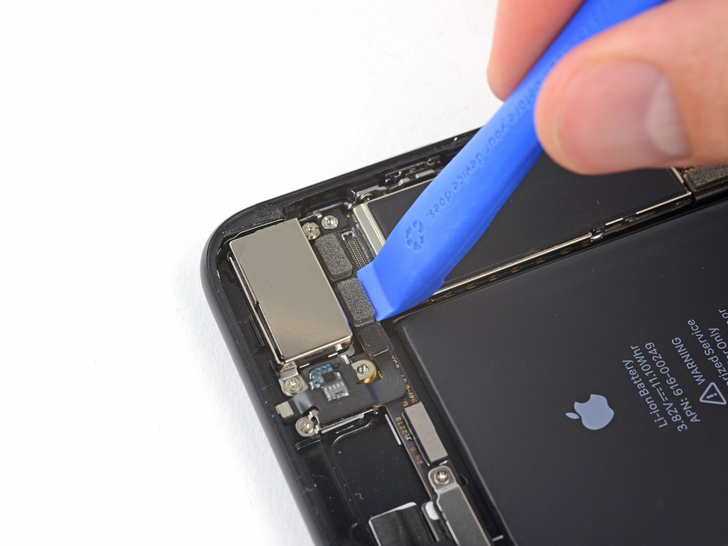

Пластиковым инструментом, поддев вдоль длинной стороны, отстегиваем коннекторы камеры один за другим.

Не пытаемся вынуть камеру, вытянув ее за шлейфа, так как это может повредить ее.

Шаг 5
Замена камеры iPhone 7 plus: шаг 5 (1)
Замена камеры iPhone 7 plus: шаг 5 (1)
Замена камеры iPhone 7 plus: шаг 5 (2)

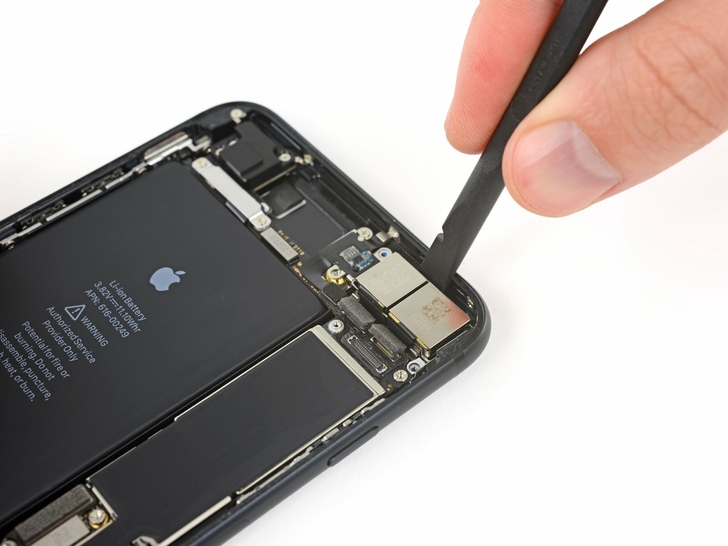

Поддеваем пластиковым инструментом, с противоположной от шлейфов стороны, камеру, тем самым выводя ее из корпуса айфона.

Шаг 6
Замена камеры iPhone 7 plus: шаг 6

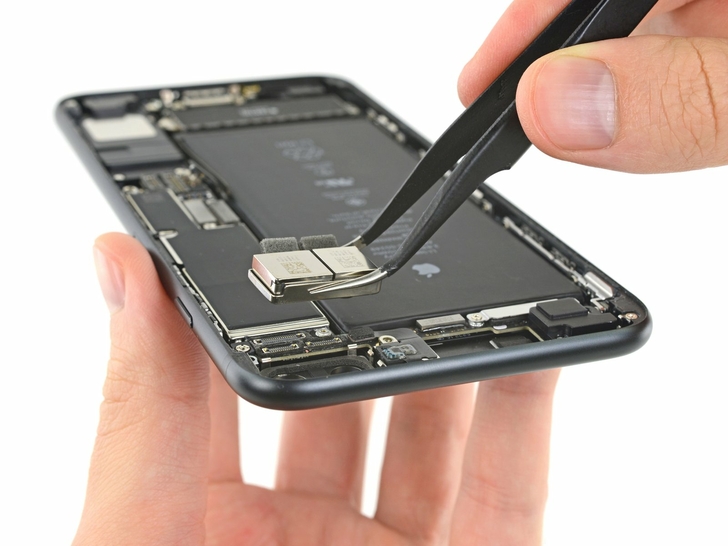

После чего полностью вынимаем камеру.
