Замена LCD и дигитайзера IPhone 8 Plus

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 3 LCD и дигитайзер
Замена LCD и дигитайзера IPhone 8 Plus: LCD и дигитайзер (1)
Замена LCD и дигитайзера IPhone 8 Plus: LCD и дигитайзер (1)
Замена LCD и дигитайзера IPhone 8 Plus: LCD и дигитайзер (2)
Замена LCD и дигитайзера IPhone 8 Plus: LCD и дигитайзер (3)

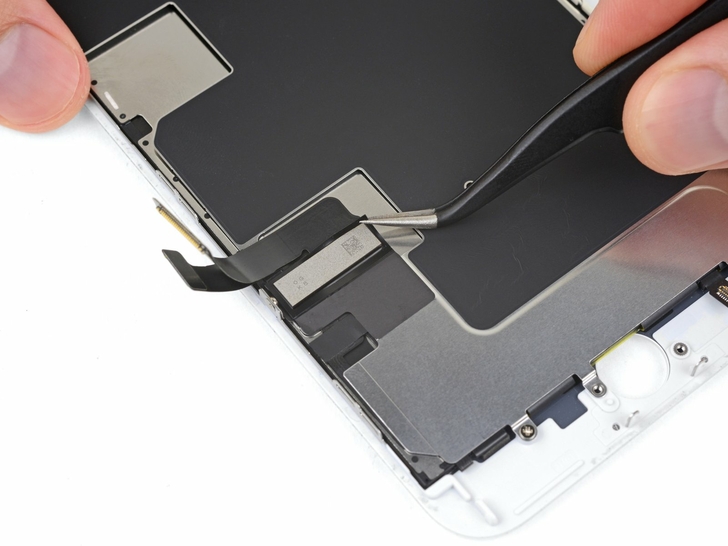

Отгибаем прямоугольную наклейку, расположенную поверх контролера на шлейфе дисплея.

Шаг 4
Замена LCD и дигитайзера IPhone 8 Plus: шаг 4 (1)
Замена LCD и дигитайзера IPhone 8 Plus: шаг 4 (1)
Замена LCD и дигитайзера IPhone 8 Plus: шаг 4 (2)

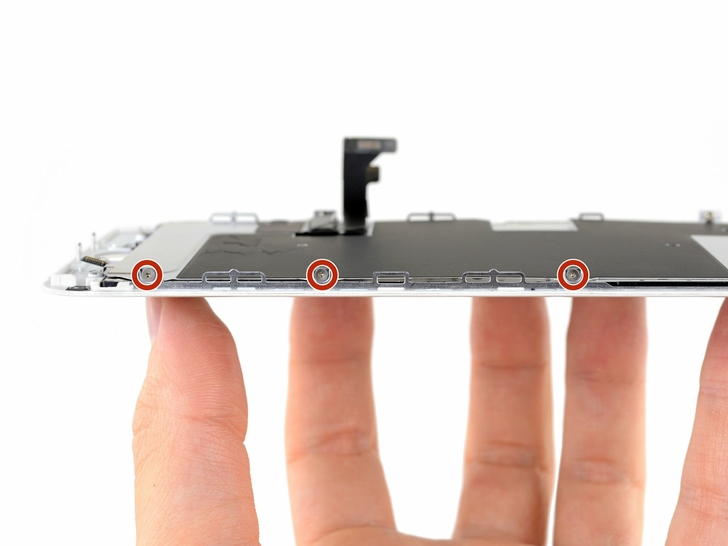

Используем магнитную отвертку Y000 для удаления трёх 1,2 миллиметровых винтов с одной стороны экрана, фиксирующие дисплей к прижимной пластине.

Чтобы не испытывать затруднения с ослаблением этих винтов, отвертку прижимаем к винту сильнее по мере его поворота. Также, помогаем себе плоским концом спуджера, чтобы сделать из него упор сзади. Тогда можно будет сильнее нажать на винт, при этом не сгибая зажимы.

Шаг 5
Замена LCD и дигитайзера IPhone 8 Plus: шаг 5

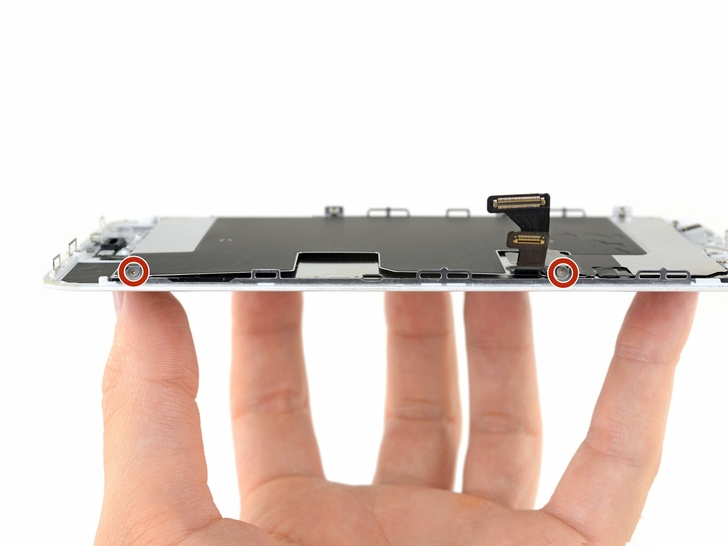

Удаляем магнитной отверткой Y000 еще два 1,2 миллиметровых винта с другой стороны дисплея, которые также фиксируют его к прижимной пластине.

Шаг 6
Замена LCD и дигитайзера IPhone 8 Plus: шаг 6

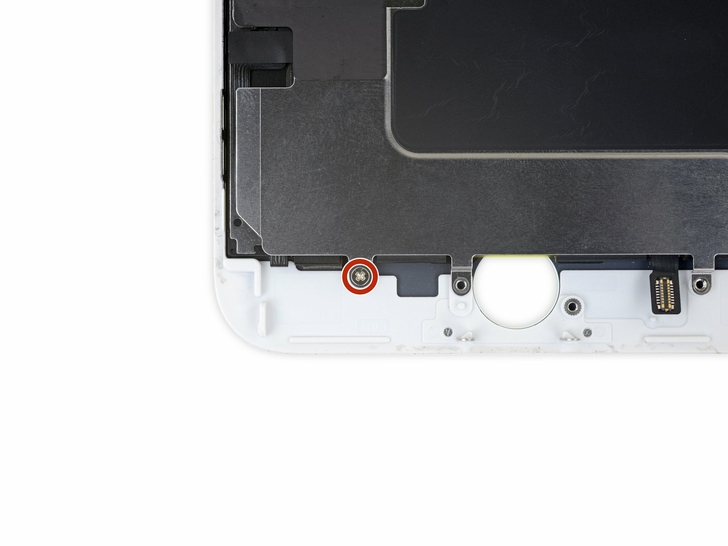

Снимаем крестовой 1,8 миллиметровый Филлипс винт в нижней части дисплея.

Шаг 7
Замена LCD и дигитайзера IPhone 8 Plus: шаг 7 (1)
Замена LCD и дигитайзера IPhone 8 Plus: шаг 7 (1)
Замена LCD и дигитайзера IPhone 8 Plus: шаг 7 (2)

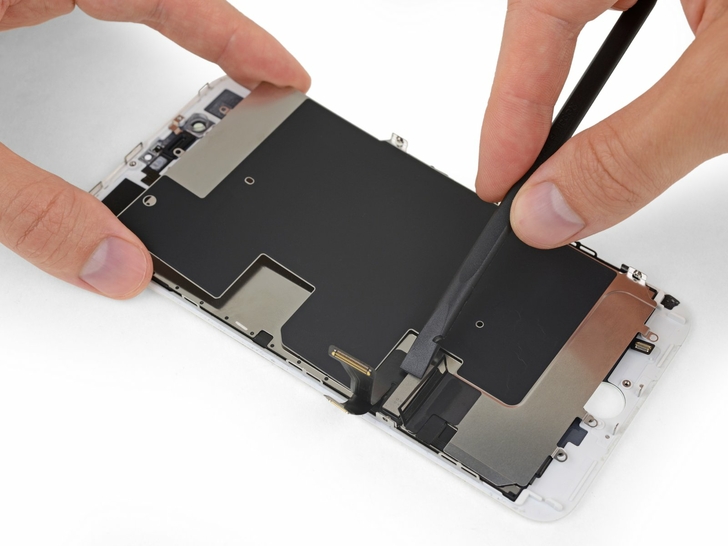

Поднимаем прижимную пластину дисплея, при этом нажимая на шлейф, который проходит сквозь пластину.

Пропускаем шлейф через вырез в прижимной пластине, при этом стараясь не задеть его самой пластиной.

Шаг 8
Замена LCD и дигитайзера IPhone 8 Plus: шаг 8

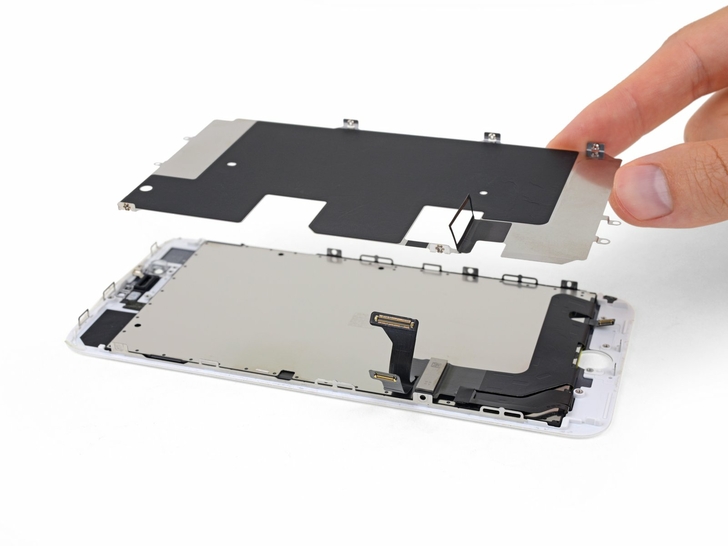

Снимаем прижимную пластину дисплея.

Шаг 9
Замена LCD и дигитайзера IPhone 8 Plus: шаг 9

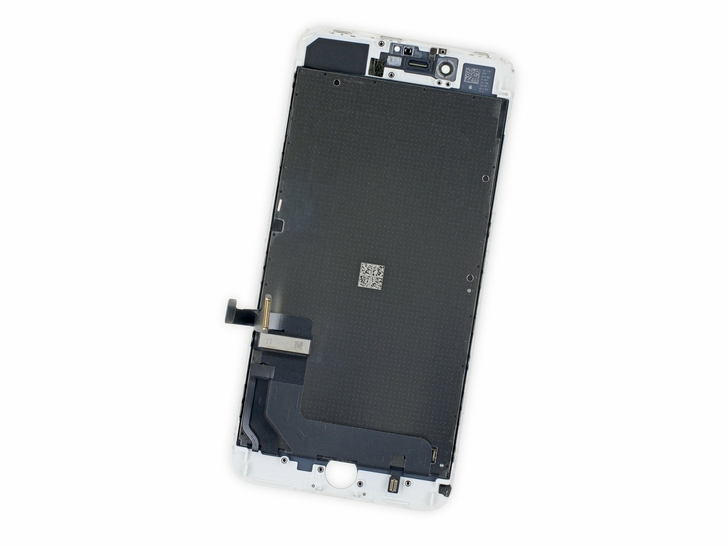

Получая полный доступ к дисплею.
