Замена передней камеры и кабеля датчика IPhone 8 Plus

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 2 Шлейф фронтальной камеры и датчиков

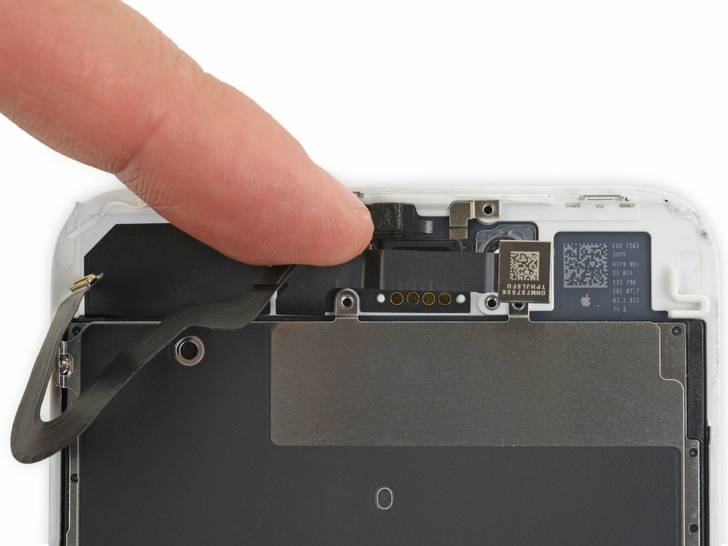

Замена передней камеры и кабеля датчика IPhone 8 Plus: Шлейф фронтальной камеры и датчиков (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: Шлейф фронтальной камеры и датчиков (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: Шлейф фронтальной камеры и датчиков (2)

Аккуратно отворачиваем камеру и прикрепленный к ней шлейф вниз для получения доступа к компонентам под ними.

Шаг 3
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 3

АйОпенером/феном/нижним подогревом прогреваем верхнюю часть панели дисплея примерно минуту, для смягчения клея, закрепляющего датчики.

Так как датчики, с которыми предстоит работать, довольно хрупкие, лучше всего удалять их, прогревая их по мере необходимости. При необходимости добавляем одну-две капли изопропилового спирта и даем ему проникнуть под датчики перед тем, как поднять их.

Шаг 4
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 4 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 4 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 4 (2)

Плоской стороной вставляем спуджет под шлейф датчика внешнего освещения, затем вытаскиваем датчик из его корпуса.

Шаг 5
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 5 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 5 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 5 (2)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 5 (3)

Приподнимаем правую часть П-образного шлейфа, вытаскивая датчик приближения из его корпуса.

Шаг 6
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 6 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 6 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 6 (2)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 6 (3)

Плоский острый пластиковый инструмент вставляем под шлейф блока камеры.

АйОпенером/феном, при необходимости, обогреваем верхнюю часть дисплея для смягчения клея, который фиксирует шлейф.

Поднимаем инструмент, отделяя таким образом край шлейфа от задней части дисплея.

Шаг 7
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 7 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 7 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 7 (2)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 7 (3)

Теперь вставляем плоский конец спуджета под ту же часть шлейфа с прошлого шага.

Продолжаем разъединение шлейфа, проталкивая инструмент по направлению контактной группы динамика.

Шаг 8
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 8 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 8 (1)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 8 (2)
Замена передней камеры и кабеля датчика IPhone 8 Plus: шаг 8 (3)

Снимаем шлейф передней камеры и датчиков.
