Замена задней камеры IPhone Xs Max

Прежде чем приступать к ремонту

Начнем с общих, для всех работ, правил - все работы выполняем на выключенном iPhone, с отключенным шлейфом аккумулятора, т.к. это убережет материнскую плату от короткого замыкания, в случае падения на нее винтов, замыкания отверткой или другими металлическими элементами. Также, для исключения случайной порчи шлейфов дисплея, всегда снимаем дисплей перед началом остальных работ.

Производить снятие или замену аккумулятора рекомендуется на айфоне, разряженном хотя бы до 25%, так как это существенно снижает риск воспламенения аккумулятора, в случае его повреждения. Если же аккумулятор заряжен полностью (более 25%), то необходимо учитывать этот факт, обеспечивая дополнительную противопожарную безопасность при выполнении работ с аккумулятором.

Шаг 1 Снимаем дисплей
Шаг 2 Задняя камера
Замена задней камеры IPhone Xs Max: Задняя камера (1)
Замена задней камеры IPhone Xs Max: Задняя камера (1)
Замена задней камеры IPhone Xs Max: Задняя камера (2)

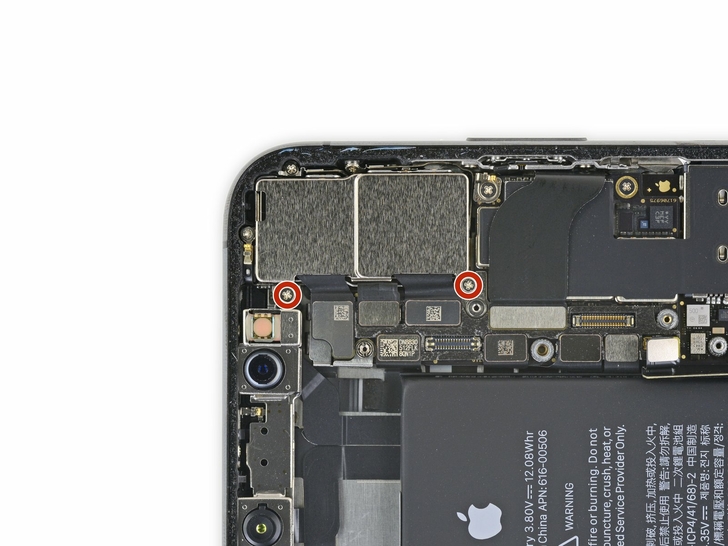

Крестовой отверткой откручиваем винты, фиксирующие прижимную пластину камеры.

Два 1,8 миллиметров винта.

Шаг 3
Замена задней камеры IPhone Xs Max: шаг 3 (1)
Замена задней камеры IPhone Xs Max: шаг 3 (1)
Замена задней камеры IPhone Xs Max: шаг 3 (2)
Замена задней камеры IPhone Xs Max: шаг 3 (3)

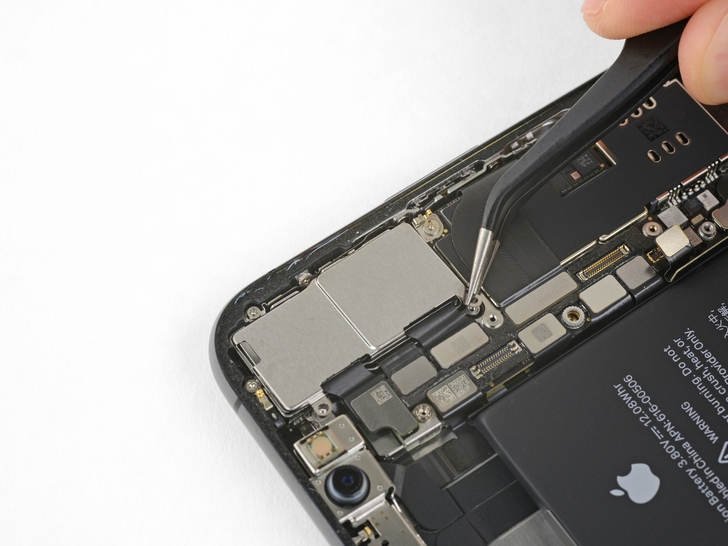

Снимаем прижимную пластину, поднимая ее пинцетом от края рядом с аккумулятором.

Для обратной сборки крышки, делаем все наоборот – сначала соединяем выступы на корпусе с прижимной пластиной, а затем плавно опускаем крышку вниз.

Проверяем, чтобы выступы надежно входили в отверстия, иначе крышка не закроется правильно.

Шаг 4
Замена задней камеры IPhone Xs Max: шаг 4 (1)
Замена задней камеры IPhone Xs Max: шаг 4 (1)
Замена задней камеры IPhone Xs Max: шаг 4 (2)
Замена задней камеры IPhone Xs Max: шаг 4 (3)

С помощью пластикового инструмента, вытаскиваем коннекторы камеры из своих разъемов.

Шаг 5
Замена задней камеры IPhone Xs Max: шаг 5 (1)
Замена задней камеры IPhone Xs Max: шаг 5 (1)
Замена задней камеры IPhone Xs Max: шаг 5 (2)

Чтобы приподнять камеру, вставляем остроконечный инструмент в нижний правый угол камеры, между самой камерой и Айфоном.

Осторожно приподнимаем камеру из Айфона.

Для того, чтобы вытащить камеру из Айфона, используем достаточно прочный, не гибкий пластиковый инструмент.

Шаг 6
Замена задней камеры IPhone Xs Max: шаг 6

Полностью снимаем заднюю камеру.
